表面貼裝二極管

1072T及1091T封裝結構的表貼二極管是將射頻芯片焊接在高導熱金屬電極上，并整體封裝在金屬陶瓷管殼內，此封裝滿足了低熱阻、低插損、高可靠的使用需求，非常適用于大功率射頻開關電路，電臺通信等。

1072D及1091D封裝結構的表貼二極管是將芯片焊接在高導熱殼體電極上，并將芯片正極采用金絲鍵合方式引入到殼體另一極，此封裝結構附加電容小，應力緩沖區大，抗溫循能力強、抗高電壓，非常適合可靠性要求高的射頻通信領域。

立即咨詢15358194655

產品詳情

kappframework-kaLevB(1)(1).png kappframework-xuuFxW(1)(1).png

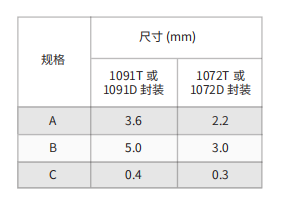

1072T及1091T外觀結構 1072D外觀結構


產品特點：

方形金屬陶瓷封裝，高可靠便于表面貼裝
芯片雙面焊接，導電性能好，低熱阻
PIN芯片結構，低串聯電阻，低插損
雙面高溫焊接，可耐溫400℃

表面貼裝二極管列表：

產品型號	反向電壓 VR(V)	反向電流 IR(uA)	結電容 Cj(pF)		串聯電阻 Rs(W)		熱阻 Rth（℃/W）	代替型號
產品型號	最小值	最大值	最大值	典型值	最大值	典型值	典型值
測試條件	IR≤10μA	V=VR	f=1MHz,VR=40V		IF=100mA,f=100MHz		IF=500mA tW=10ms
NX4P504-1072T	500	1	0.50	0.35	0.60	0.55	15	MA4P504-1072T
NX4P504-1072D	500	1	0.40	0.30	0.60	0.55	15	MA4P504-1072T
NX4P505-1072T	500	1	0.65	0.50	0.45	0.35	15	MA4P505-1072T
NX4P505-1072D	500	1	0.55	0.45	0.45	0.35	15	MA4P505-1072T
NX4P506-1072T	500	1	1.00	0.85	0.30	0.22	15	MA4P506-1072T
NX4P506-1072D	500	1	0.90	0.75	0.30	0.22	15	MA4P506-1072T
NX4P7470F-1072T	800	1	0.70	0.50	0.80	0.50	3	MA4P7470F-1072T MADP-007417-10720T
NX4P7470F-1072D	800	1	0.60	0.40	0.80	0.50	3	MA4P7470F-1072T MADP-007417-10720T
NX80106-1091T	1000	1	1.70	1.6	0.40	0.30	12	DH80106-24N
NX80106-1091D	1000	1	1.60	1.5	0.40	0.30	12	DH80106-24N
NX4P7435NM-1091T	800	1	2.5	2.0	0.30	0.25	3	MA4P7435NM-1091T
NX4P7435NM-1091D	800	1	2.4	1.9	0.30	0.25	3	MA4P7435NM-1091T
NX4P7446F-1091T	600	1	2.2	1.5	0.50	0.40	6	MA4P7446F-1091 TMA4P7441F-1091T
NX4P7446F-1091D	600	1	2.0	1.4	0.50	0.40	6	MA4P7446F-1091 TMA4P7441F-1091T
